冷却塔填料


冷却塔填料具有技术先进、设计合理、数据可靠、经久耐用、通过试验和生产运行表明冷却效果好、通风阻力小、亲水性能强、接触面积大、成膜好、易于填料的热传导、化学稳定性好、耐酸、耐碱及有机溶剂的腐蚀等优点。斜角错填料采用交错圈料形式装配,填料片倾斜角一般为 60o ,目前本厂生产聚氯乙烯(PVC) ,聚丙烯 (PP) 两种材质斜交错填料。规格: 50×25×60°
宽度:250mm
长度:可根据用户需求加工
片厚: 0.35-0.6±0.05mm

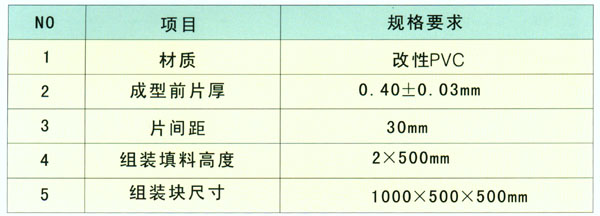

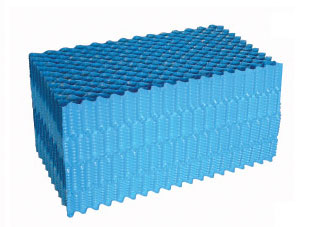

S波淋水填料

S”波淋水填料充分利用梯形斜波的合理设计原则, 同时增加水膜截流的次数,使水膜多次重分配且更趋于均匀。增加竖向凸纹滞留波,提高水膜横向扩散能力,能使在填料中水气热质交换更充分,同时使水膜下泄速度减缓,延长热质交换时间,提高冷却效果。填料片距大,单位体积重量轻,可防止污染物堵塞。水气接触面积大,流程长,横向扩散能力强,使水膜分布更均匀。组装质量轻,载荷强度高。

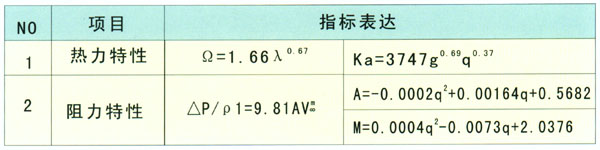

热力、阻力性能方程式

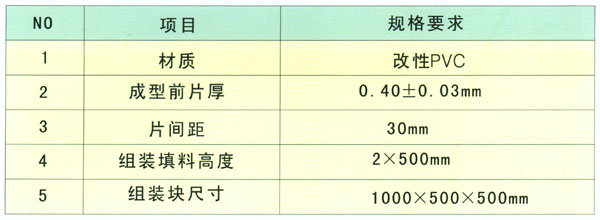

斜双折波冷却塔填料

斜双折波淋水填料是在台阶波的基础上,根据我国现有冷却塔淋水填料的冷却水流程长短而设计的, 它大大提高了冷却水的实际流程,使冷却效果明显提高,同时水膜的分布更为均匀,使水气的接触面积增大,延缓水流速度,该型填料组件强度大,广泛适用于自然通风塔和大型机力通风塔。

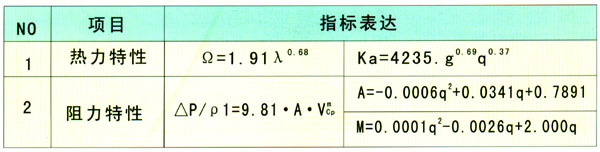

热力、阻力性能方程式

斜交错填料

冷却塔斜波纹填料,取材于聚丙烯,经用户实地使用证明,高温填料具有重量轻,安装方便,耐化学性能好,冷却效率高和使用范围广等优点。是目前比较新型的高效填料之一。它适用于80 ℃以上高温冷却塔,也适用于石油、化工、冶金、电力、纺织和其它工矿企业采用冷却塔循环供水的理想填料。

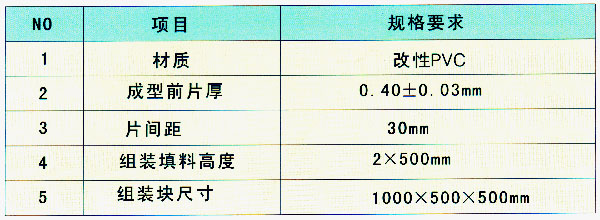

 折波淋水填料

折波的板面加强了水流和空气的扰流,其散热面积增,系数较大,板面口圆锥形突出件,既起保护片距的作用,又能使片间落下的水流层溅散成细小水滴,使这种填料点滴性能提高冷却效果,且配水均匀,表面积大,综合性能较好。

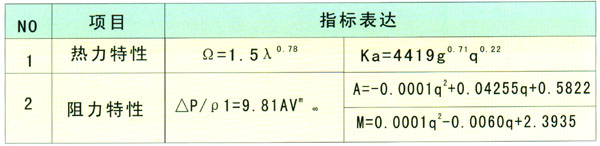

热力、阻力性能方程式

双向波淋水填料


双向波淋水填料,其片形由正弦波和梯形波分段错位的直波组成,提高了气水的扰流和下泄速度减缓,提高了填料的散热特性,由于增大了通孔面积,保持胶球的畅通,提高防泥垢堵塞的能力,其热力、特性和阻力特性与引进的复合波相当,冷却效果较好。

热力、阻力性能方程式

 点波冷却塔填料


一、产品特点:具有重量轻、安装方便、阻燃性能好、耐化学腐蚀性能好、冷却效率高、应用范围广等特点。
二、规格:
外形尺寸: 1000×500mm
片距:25mm
片厚: 0.25-0.3mm
三、适用温度:65℃~-35℃
四、适用范围:方形横流式冷却塔
差位正弦波淋水填料

一、性能优点:T波材料是目前国内新型的淋水填料,被广泛应用于工业塔,具有较好的热力阴力性能。
二、规格:模压 T 波: T25-60° 1000×500mm ,机械紧固安装法。
三、性能与主要用途
    差位式正弦波填料由正弦小组差而成,片与片之间凸出的锥体粘接固定,具有良好的钢度及热力性能。产品介绍中所有冷却塔都是节能型的,因为电机安装容量在国内外同类冷却塔中较低。低噪声型及超低噪声型冷却塔水温降一般为 3~8摄氏度,适合于空调制冷等设备的冷却。
超低噪声冷却塔是在低噪声冷却塔的基础上又采取了一系列噪声控制措施,标准点噪声值比相应的低噪声低 ~5dB(A)。它适合于对噪声要求更严的地方,例如:宾馆、医院、公共建筑以及距居民区较近的场合。
工业型即中高温冷却塔,水温降一般为 10~25摄氏度。该型增加了塔体直径、风量风压、功率、填料高度等一系列措施。它适合于水温降较高的工业用水的冷却。其代码如下,例:
DBNL 3 -100型:D-低噪声;B-玻璃钢;N-逆流式;L-冷却塔;3-第三次改型设计;
100-标准工况的名义流量100m 3 /h;
GBNL 3 -100型:G-工业型中、高温降;
CDBNL 3 -100型:CD-为超低噪声型;
DBNL 3 J-100型:J-为集水型。(集水型冷却塔的水盘比一般型的水盘高300~400mm)。
DBNL3W-100型:W-为无集水盘型。(无底盘型即为无下塔体,适合安装在水池上方,可节省设备投资,提高降温效果。)
四:选用及使用 :
  选用时须知水量 Q、进水温度t 1 、出水温度 t 2 及设计湿球温度τ,根据热力性能曲线确定型号。
就材料的耐寒性而言,能适用于 -50摄氏度的地区,但是对于最冷月平均气温低于-10摄氏度的地区,订货时应提出要求方结冰措施,出厂前可配有淋水导流环,使水不流到百叶窗上。
循环水混浊度不大于 50毫克/升,短期不大于100毫克/升,不宜含有油污和机械性杂质,必要时采取灭藻及水质稳定措施。
基础图供安装参考。大塔的进、出水管方向见图示,小塔可在水平位置任意定,但不得碰基础,中间有基础的,其荷载应为运转重的 25%,其余的75%由外围长方形基础平均承担,如在屋顶安装,应考虑风荷载引起的附加压力。
小于 125型的冷却塔,外面连接的进出水管与冷却塔连接处应设支座,防止过多的重量压在塔壁上。
布水管按名义流量开孔,如实际水量与名义流量相差 15%以上,订货时说明,由制造厂改变开孔尺寸。塔的进水管水压大约为2米到5米水柱。设计时不要压力过高,否则流量过大会飘水。
本产品适用于水温不超过 60摄氏度,如超过60摄氏度的,订货时提出,本厂可在选材上加以解决。如需阻燃型冷却塔,订货时须说明,我厂也可满足要求。
150型以上的冷却塔风机,叶片角度可以调整,但要保证各叶片角度一致,电流不超过电机的额定电流。各型风机可以短期间倒转来消冰。因此,在结冰严重的地区,应设置可逆磁力起动器,按钮应安装在冷却塔的附近(调叶片方法见横流式玻璃钢冷却塔说明)

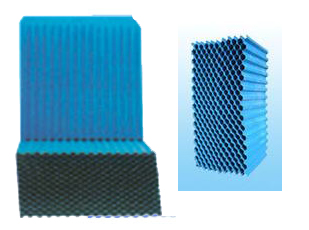

蜂窝填料

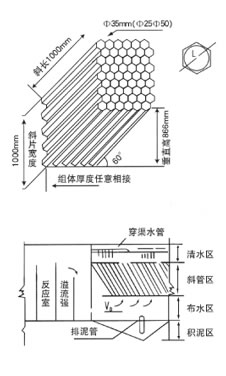

六角形蜂窝填料有斜管和直管两种形式,材质有聚丙烯,聚氯乙稀和玻璃钢三种。
斜管主要用于各沉淀和除砂作用,是近十年来给排水工程中采用最广泛而且成熟的一项水处理装置。它使用范围广,处理效率高,占地面积小等优点,适用于进水口除砂,一般工业和生活给水沉淀,污水沉淀,隔油以及尾矿浓缩处理,既适用于新建工程,又适用于现在旧池的改造,均能取得理想使用效果。


主要特点:湿周大,水力半径小。
层流状态好,颗粒沉降不受紊流干扰。
当斜管管长为1米时,有效负荷按3-5吨/米2·时设计。VO控制在2.5-3.0毫米/秒范围内,出水水质最佳。
在取水口采用玻璃钢蜂窝斜管,管长2.0-3.0米时,可在50-100公斤/米3泥砂含量的高蚀度中安全运行处理。
采用斜管沉淀池,其处理能力是平流式沉淀池的3-5倍,加速澄清池和脉冲澄清池的2-3倍。
直管直管主要用于生物滤池和高负荷生物滤池,塔式生物滤池,淹没式生物滤池(又称接触氧化池)以及生物转盘的微生物载体,对工业有机废水和城市污水进行生化处理。
主要特点:处理效率高于活性污泥法,一般水力负荷为了100-200米3/米2,日有机负荷为2000-5000克/米3,因此缩小了占地面积.
曝气强度低于活性污泥法,且不需污泥回流,故能降低动力消耗及简化管理.
污泥量少,减少了污泥脱水等后处理工作量。
生产的污泥沉降性好,有利于后段悬浮物的去除。
适应性强,能适应不同水质的范围大,对水质,水量突变的冲击负荷的忍耐力强,维持稳定的处理效果
只要进行科学的运行管理,定期进行冲洗排污,一般不会引起堵塞。
加强型直管还可作为自然或机械的通风冷却塔的散热装置,由于比表面积大,孔隙率高,通风阻力小,散热能力大大高于水泥网格及木栅条结构,又因耐热性能好,比一般塑料斜波纹填料使用周期长。蜂窝直管还可以作为隔热隔音,活动房屋,家具的夹蕊材料,通过特殊加工,可作为军事,航海,航空的轻质高强工程材料或缓冲材料。
