树脂滤料
树脂（阴树脂/阳树脂）主要用于硬水软化、锅炉软化器，印染厂软化器使用的树脂更换等，纯水制备、湿法冶金、稀有元素分离、抗生素提取等。水处理领域离子交换树脂的需求量很大，约占离子交换树脂产量的90%，用于水中的各种阴阳离子的去除。目前，离子交换树脂的最大消耗量是用在火力发电厂的纯水处理上，其次是原子能、半导体、电子工业等。
树脂的贮存：
离子交换树脂内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用盐水（-10%）浸泡，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。
在长期贮存中，强型树脂应转变在盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡的洁净的水中。树脂贮存或运输过程中，应保持在5-40℃的温度环境中，避免过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在盐水中，盐水的浓度可根据气温而定。
新树脂的预处理：
新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸附铁、铝、铜等重金属离子。当树脂与水、酸、碱或其它溶液相接触时，上述
可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理：
1、阳树脂的预处理
首先使用饱和盐水，取其量约等于被处理树脂体积的两倍，将树脂置于盐溶液中浸泡18-20小时，然后放尽盐水，用清水漂洗净，使排出水不带黄色；
其次再用2%-4%NaOH溶液，其量与上与相同，在其中浸泡2-4小时（或小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止；最后用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽碱液，用清水洗至中性待用。
2、阴树脂的预处理
其预处理方法中的第一步与阳树脂预处理方法中的第一步相同；而后用5%HCL浸泡4-8小时，然后放尽酸液，用水清洗至中性；而后用2%-4%NaOH溶液 浸泡4-8小时后，放尽碱液，用清水洗至中性待用。
树脂滤料主要用于硬水软化、脱盐水、纯水和高纯水的制备，也用于催化剂和脱水剂，以及湿法冶金、分离提纯稀有元素、食品、制药、制糖工业等。
| 化性能指标： | 指标名称 | 指标 |

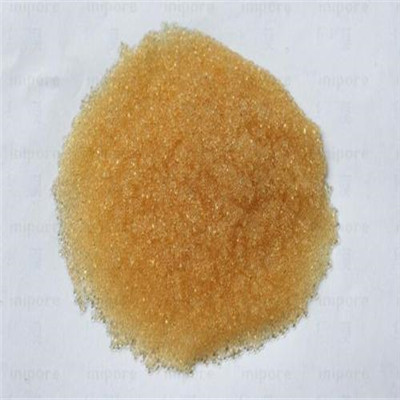

| 外观 ： | 棕黄至棕褐色球状颗粒 | |
| 出厂型式 ： | 钠型 | |
| 含水量% ： | 45.00-50.00 | |
| 质量全交换容量mmol/g ： | ≥4.50 | |
| 体积全交换容量mmol/ml ： | ≥1.90 | |
| 湿视密度g/ml ： | 0.77-0.87 | |
| 湿真密度g/ml ： | 1.250-1.290 | |
| 范围粒度% ： | (0.315mm-1.250mm)≥95.0 | |
| 下限粒度% ： | (<0.315mm)≤1.0 | |
| 有效粒径mm ： | 0.400-0.700 | |
| 均一系数 ： | ≤1.60 | |
| 磨后圆球率%： | ≥90.00 | |
| 使用参考指标： | 指标名称 | 指标 |
| pH范围 | 1-14 | |
| 最高使用温度钠型°C | 120 | |
| 转型膨胀率(Na+-H+)% | ≤10 | |
| 工作交换容量mmol/L | ≥1200 | |
| 运行流速m/h | 15-30 |
行业资讯
